無線射頻遙控發射電路的原理？

發布時間：2022年03月11日 17時03分14秒

次瀏覽

　　生活中我們會遇到很多無線遙控相關的產品，比如電動車遙控、汽車遙控、無線遙控燈、卷簾門遙控等這些通過RF無線射頻傳輸，當然我們也會遇到一些使用紅外線傳輸的產品，比如電視、空調遙控器等，其實兩者的解碼方式差不多，只是實現無線傳輸方式的載體不同的差異，今天我們主要講解無線射頻發射的遙控具體硬件電路的原理，后面會繼續發布關于無線射頻的接收以及軟件解碼C語言的內容(如何實現軟件學習配碼、拷貝碼、滾碼原理)，帶你一起學習電子知識。

　　無線射頻的頻率市場上常見的有315MHz、433MHz兩種，如果要實現正確的通信，發射和接收必須是相同的頻率才可以，否則不能正常的解碼。

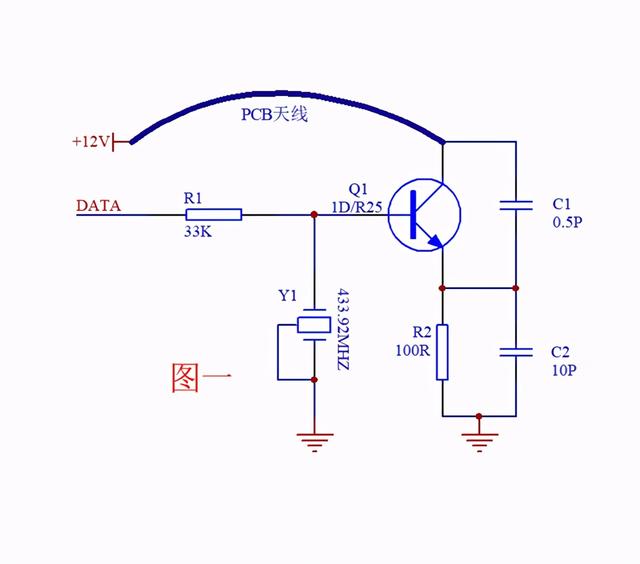

　　首先我們介紹發射電路，電路圖一為電容三點式震蕩方式，也是常用的一種工作方式，一般采用SAW聲表作為濾波器件，發射的頻率比較穩定，不隨溫度和電池電壓的變化而變化，聲表的頻率決定了該發射器的具體發射頻率。

　　采用PCB銅箔作為天線和LC回路，實際在Layout時對天線的走線很重要，無經驗的工程師往往需要改幾次PCB才能調整到合適的發射頻率，調試需要借助頻譜儀先將震蕩頻率調整到需要的頻率大約±30M左右，然后焊上聲表測試波形，看發射功率是否達到要求，適當調整負載電阻R2可以改變發射電流，一般電阻應小于200歐姆，調整分壓反饋電容C1、C2很容易使電路起振，根據經驗一般C1不要過大，小于3P即可，C2小于20P,根據設計適當調整參數很容易就達到設計要求，一般空曠100米傳輸是可以達到的。該電路比較適合12V電池和緊湊的PCB空間場合。

　　三極管B極DATA數據信號可由發碼芯片如：EV1527、PT2260、HS301等輸出脈沖信號，也可以用MCU自定義發碼格式，現在市場上國產MCU價格不高性能也不錯，很適合產品應用。

　　以上就是關于無線射頻遙控發射電路的原理相關介紹暫時就先介紹到這里了，如果您想要了解更多關于傳感器、無線射頻的應用、以及選型知識介紹的話，可以收藏本站或者點擊在線咨詢進行詳細了解，另外偉烽恒小編將為您帶來更多關于傳感器及無線射頻相關行業資訊。
